Η εγκατάσταση ενός συστήματος ενδοεπικοινωνίας για δύο ανεξάρτητες κατοικίες που μοιράζονται μια κοινή είσοδο απαιτεί σωστό σχεδιασμό της μετάδοσης σημάτων και βαθιά κατανόηση της φυσικής των υλικών. Η επιλογή του κατάλληλου συστήματος και η σωστή τοποθέτηση εξασφαλίζουν μακροχρόνια ανθεκτικότητα και απρόσκοπτη λειτουργία χωρίς παρεμβολές ή απώλειες σήματος.
1. Η Φυσική των Υλικών της Εξωτερικής Μονάδας

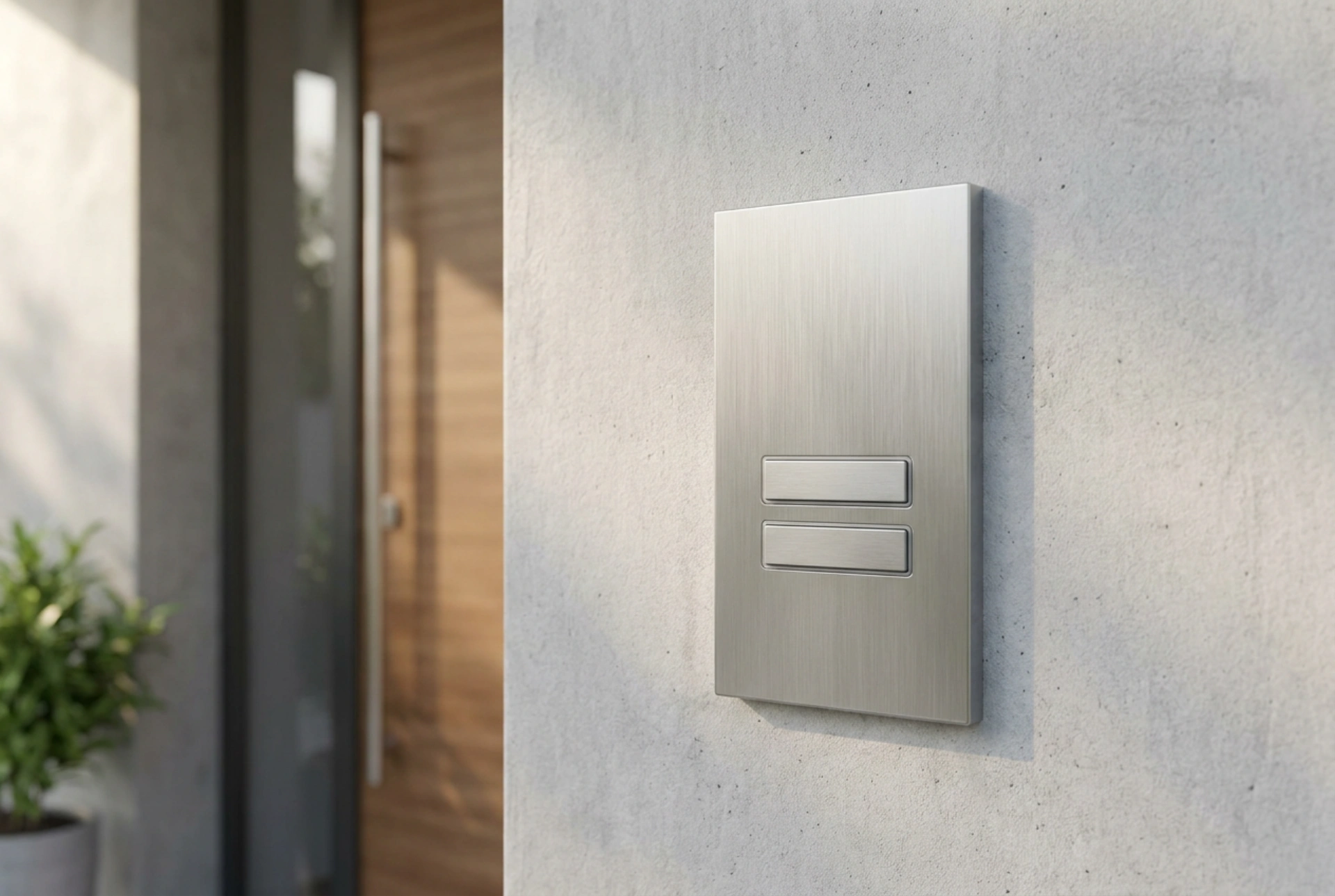

Η εξωτερική μπουτονιέρα εκτίθεται συνεχώς σε μεταβαλλόμενες καιρικές συνθήκες, γεγονός που καθιστά τη φυσική των υλικών κρίσιμο παράγοντα για τη διάρκεια ζωής της. Το ανοξείδωτο ατσάλι και το ανοδιωμένο αλουμίνιο αποτελούν τις κορυφαίες επιλογές λόγω της ανθεκτικότητάς τους στην οξείδωση και τη μηχανική καταπόνηση. Το ανοδιωμένο αλουμίνιο φέρει ένα τεχνητά ενισχυμένο στρώμα οξειδίου στην επιφάνειά του, το οποίο αποτρέπει τη διάβρωση από το οξυγόνο της ατμόσφαιρας και την υγρασία.
Μια συχνή αστοχία στις εξωτερικές εγκαταστάσεις είναι η γαλβανική διάβρωση. Αυτό το φαινόμενο συμβαίνει όταν δύο διαφορετικά μέταλλα (για παράδειγμα, μια ατσάλινη βίδα σε επαφή με μια βάση αλουμινίου) έρχονται σε επαφή παρουσία ενός ηλεκτρολύτη, όπως το νερό της βροχής που περιέχει διαλυμένα άλατα. Για την αποφυγή αυτού του προβλήματος, οι κατασκευαστές χρησιμοποιούν ειδικά μονωτικά παρεμβύσματα σιλικόνης ή ελαστικού EPDM, τα οποία διακόπτουν την ηλεκτρική επαφή μεταξύ των μετάλλων και παράλληλα σφραγίζουν τη μονάδα από τη διείσδυση υγρασίας.
Ο δείκτης προστασίας IP (Ingress Protection) είναι καθοριστικός. Για εξωτερική χρήση σε κοινόχρηστες εισόδους, απαιτείται κατηγορία τουλάχιστον IP54 (προστασία από σκόνη και εκτοξευόμενο νερό) ή IP65 (πλήρης στεγανότητα από σκόνη και πίδακες νερού), ώστε να διασφαλίζεται ότι οι εσωτερικές πλακέτες και οι επαφές των μπουτόν θα παραμείνουν στεγνές και ελεύθερες από άλατα.
2. Διάδοση Σήματος και Καλωδίωση: Αναλογικά έναντι Ψηφιακών Συστημάτων
Η μεταφορά της φωνής, της εικόνας και των εντολών ελέγχου βασίζεται σε ηλεκτρικά σήματα που διατρέχουν το δίκτυο καλωδίωσης. Στα παραδοσιακά αναλογικά συστήματα (συχνά αναφερόμενα ως συστήματα 4+n), κάθε λειτουργία απαιτεί ξεχωριστό αγωγό. Η μέθοδος αυτή παρουσιάζει σημαντικά μειονεκτήματα λόγω της ωμικής αντίστασης των καλωδίων χαλκού. Καθώς η απόσταση αυξάνεται, η αντίσταση προκαλεί πτώση τάσης και εξασθένηση του σήματος, με αποτέλεσμα τη μείωση της έντασης του ήχου και την εμφάνιση παρασίτων.
Αντίθετα, τα σύγχρονα ψηφιακά συστήματα δύο καλωδίων (Bus) χρησιμοποιούν τεχνολογία διαμόρφωσης σήματος για τη μεταφορά δεδομένων, ήχου και τροφοδοσίας μέσω ενός μόνο ζεύγους αγωγών. Τα πλεονεκτήματα αυτής της τεχνολογίας είναι σαφή:
- Ανοσία σε παρεμβολές: Τα ψηφιακά σήματα είναι πολύ λιγότερο ευαίσθητα στον ηλεκτρομαγνητικό θόρυβο που εκπέμπεται από γειτονικά καλώδια ισχυρών ρευμάτων.
- Σταθερή τάση: Η ψηφιακή διαχείριση επιτρέπει τη διατήρηση σταθερής τάσης λειτουργίας σε όλες τις συσκευές του δικτύου, ανεξάρτητα από την απόστασή τους από την κεντρική τροφοδοσία.
- Απλοποιημένη διάγνωση: Σε περίπτωση σφάλματος, το ψηφιακό πρωτόκολλο επιτρέπει τον εύκολο εντοπισμό της προβληματικής συσκευής χωρίς να επηρεάζεται η λειτουργία του άλλου διαμερίσματος.
3. Ακουστική Σχεδίαση και η Αντιμετώπιση του Φαινομένου Larsen
Η ποιότητα του ήχου σε ένα θυροτηλέφωνο διπλής κατεύθυνσης (full-duplex) επηρεάζεται από την ακουστική σχεδίαση της εξωτερικής μονάδας. Το συχνότερο πρόβλημα είναι ο μικροφωνισμός, γνωστός και ως φαινόμενο Larsen. Αυτό συμβαίνει όταν ο ήχος που παράγεται από το μεγαλούφωνο της μπουτονιέρας λαμβάνεται ξανά από το ενσωματωμένο μικρόφωνο, δημιουργώντας έναν κλειστό βρόχο ανατροφοδότησης που καταλήγει σε έναν οξύ, ενοχλητικό ήχο.
Για την εξάλειψη αυτού του φαινομένου, εφαρμόζονται δύο βασικές μέθοδοι:
- Μηχανική ακουστική απόσβεση: Το μικρόφωνο και το μεγαλούφωνο τοποθετούνται σε ξεχωριστούς θαλάμους στο εσωτερικό της συσκευής, απομονωμένοι με ηχοαπορροφητικά ελαστικά παρεμβύσματα που εμποδίζουν τη διάδοση των ηχητικών κυμάτων μέσω του σώματος της μπουτονιέρας.
- Ψηφιακή επεξεργασία σήματος (DSP): Τα σύγχρονα συστήματα ενσωματώνουν μικροεπεξεργαστές που ανιχνεύουν και ακυρώνουν την ηχώ σε πραγματικό χρόνο, προσαρμόζοντας δυναμικά την ευαισθησία του μικροφώνου ανάλογα με τον θόρυβο του περιβάλλοντος.
4. Η Λειτουργία του Ηλεκτρομαγνητικού Κυπρί και η Προστασία Κυκλώματος
Η απελευθέρωση της κλειδαριάς της κοινής εισόδου επιτυγχάνεται μέσω ενός ηλεκτρομαγνητικού κυπρί. Η βασική αρχή λειτουργίας του στηρίζεται στον ηλεκτρομαγνητισμό: όταν ο χρήστης πιέζει το κουμπί ανοίγματος από το διαμέρισμά του, ένα ηλεκτρικό ρεύμα διαρρέει ένα πηνίο στο εσωτερικό του κυπρί. Αυτό δημιουργεί ένα μαγνητικό πεδίο που έλκει έναν μεταλλικό πυρήνα, απελευθερώνοντας τον μηχανισμό ασφάλισης της πόρτας.
Ένα κρίσιμο στοιχείο που συχνά παραβλέπεται είναι η δημιουργία επαγωγικών υπερτάσεων. Όταν το ρεύμα προς το πηνίο διακόπτεται απότομα, το καταρρέον μαγνητικό πεδίο παράγει μια στιγμιαία υψηλή τάση (αντεπαγωγική δύναμη) που μπορεί να φτάσει εκατοντάδες βολτ. Αυτή η υπερπήδηση τάσης μπορεί να καταστρέψει τις επαφές του ρελέ ή τα ευαίσθητα ηλεκτρονικά εξαρτήματα της πλακέτας του θυροτηλεφώνου. Για την προστασία του κυκλώματος, είναι απαραίτητη η παράλληλη σύνδεση μιας διόδου προστασίας (flyback diode) ή ενός βαρίστορ (VDR), που απορροφά με ασφάλεια αυτή την ενέργεια.
5. Checklist Σωστής Επιλογής και Σχεδιασμού
- Υλικά κατασκευής: Επιλέξτε μπουτονιέρα από ανοξείδωτο ατσάλι ή ανοδιωμένο αλουμίνιο με πιστοποίηση IP54 ή ανώτερη.
- Τύπος καλωδίωσης: Προτιμήστε ψηφιακό σύστημα 2 καλωδίων (Bus) για καθαρό σήμα χωρίς παράσιτα και εύκολη συντήρηση.
- Ακουστική προστασία: Αναζητήστε συστήματα με ενσωματωμένη ακύρωση ηχούς (DSP) για την αποφυγή μικροφωνισμών.
- Ηλεκτρική προστασία: Διασφαλίστε την παρουσία διόδου προστασίας στο ηλεκτρικό κυπρί για την αποφυγή καταστροφής των ηλεκτρονικών από υπερτάσεις.
