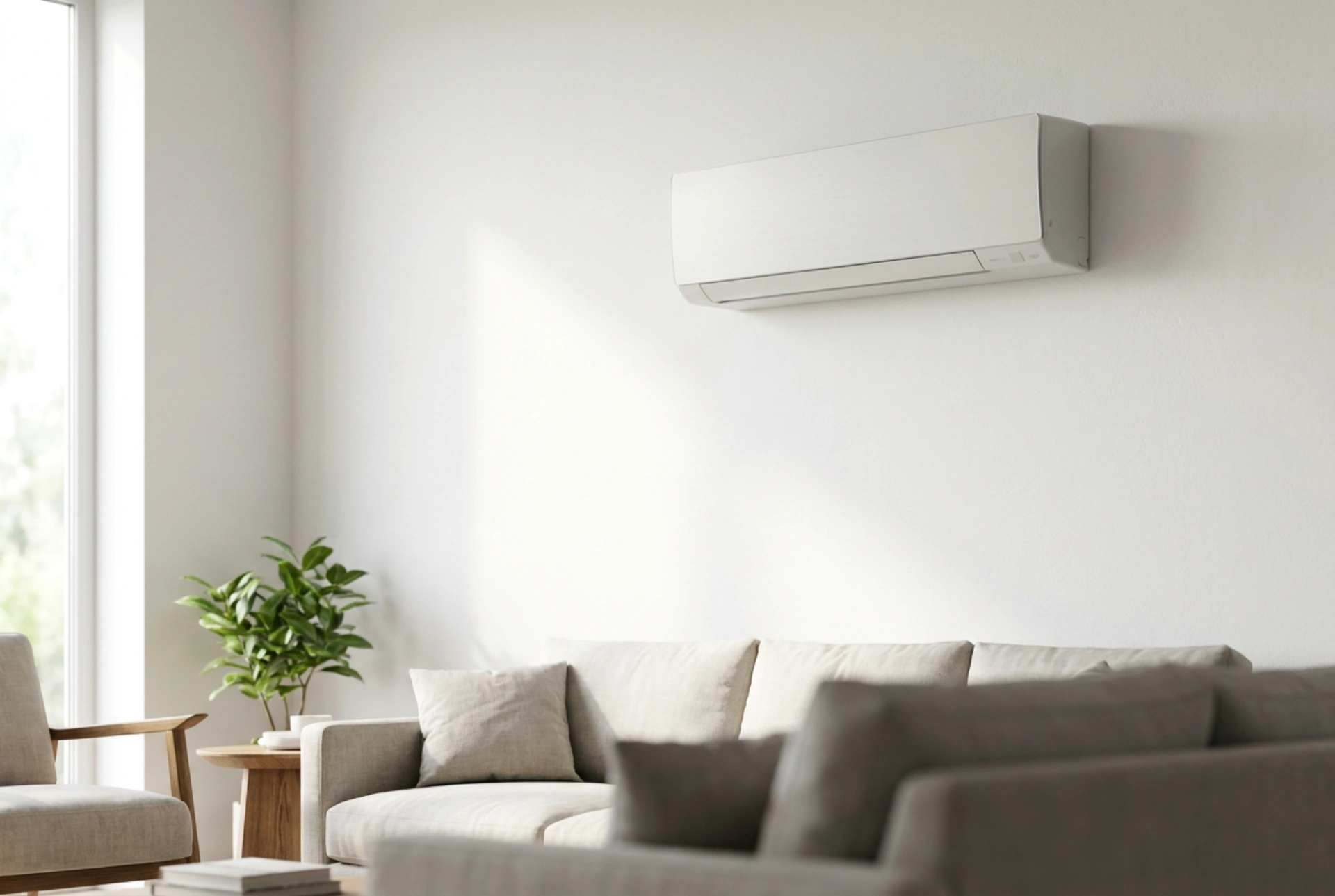

Τα κλιματιστικά μηχανήματα χωρίς εξωτερική μονάδα, γνωστά και ως συστήματα monoblock, αποτελούν μια εξαιρετική τεχνική λύση για κτίρια όπου η αλλοίωση της πρόσοψης απαγορεύεται ή είναι τεχνικά αδύνατη. Η κατανόηση της θερμοδυναμικής τους λειτουργίας και των ιδιαιτεροτήτων εγκατάστασης είναι απαραίτητη για τη διασφάλιση της μέγιστης απόδοσης και της μακροζωίας του συστήματος.
Η θερμοδυναμική πρόκληση της ενιαίας μονάδας
Στα κλασικά συστήματα split, ο συμπιεστής και ο συμπυκνωτής (τα εξαρτήματα που παράγουν τη μεγαλύτερη θερμότητα και θόρυβο) βρίσκονται σε εξωτερικό χώρο. Στα συστήματα monoblock, ολόκληρος ο ψυκτικός κύκλος πραγματοποιείται μέσα σε ένα μόνο περίβλημα που τοποθετείται στον εσωτερικό τοίχο. Ο συμπιεστής συμπιέζει το ψυκτικό υγρό, αυξάνοντας τη θερμοκρασία και την πίεσή του. Στη συνέχεια, το υγρό περνά από τον συμπυκνωτή, όπου πρέπει οπωσδήποτε να αποβάλει τη θερμότητα προς το εξωτερικό περιβάλλον για να υγροποιηθεί εκ νέου.
Για να επιτευχθεί αυτή η ανταλλαγή θερμότητας χωρίς εξωτερική μονάδα, η συσκευή χρησιμοποιεί τον αέρα του εξωτερικού περιβάλλοντος μέσω ενός συστήματος διπλών αγωγών. Ο ένας αγωγός αναρροφά εξωτερικό αέρα για την ψύξη του συμπυκνωτή και ο δεύτερος αποβάλλει τον θερμό αέρα πίσω στο περιβάλλον. Αυτή η συνεχής κυκλοφορία είναι κρίσιες: εάν η ροή παρεμποδιστεί, η πίεση στο κύκλωμα αυξάνεται ραγδαία, οδηγώντας σε θερμική υπερφόρτωση και διακοπή λειτουργίας της συσκευής.
Διπλοί αγωγοί: Αποφυγή του φαινομένου υποπίεσης
Σε αντίθεση με τα απλά φορητά κλιματιστικά που χρησιμοποιούν έναν μόνο εύκαμπτο σωλήνα και δημιουργούν υποπίεση στο δωμάτιο (τραβώντας θερμό αέρα από άλλους χώρους ή χαραμάδες), τα σταθερά monoblock χρησιμοποιούν δύο διακριτούς αγωγούς. Αυτό εξασφαλίζει ένα θερμοδυναμικά κλειστό σύστημα ως προς τον αέρα ψύξης του συμπυκνωτή.
- Αγωγός εισαγωγής: Φέρνει φρέσκο εξωτερικό αέρα απευθείας στον εναλλάκτη θερμότητας.
- Αγωγός εξαγωγής: Αποβάλλει τον θερμό αέρα σε υψηλή ταχύτητα για να αποτραπεί η επανεισρόφησή του.
Αυτή η διάταξη διατηρεί την πίεση του αέρα στο εσωτερικό του δωματίου σταθερή, αποτρέποντας τη διείσδυση θερμού εξωτερικού αέρα από τις πόρτες ή τα παράθυρα, βελτιώνοντας έτσι δραστικά την ενεργειακή απόδοση (EER) της συσκευής.
Διαχείριση θορύβου και κραδασμών στο εσωτερικό
Καθώς ο συμπιεστής λειτουργεί εντός του κατοικήσιμου χώρου, η ακουστική διαχείριση αποτελεί βασικό παράγοντα σχεδιασμού. Οι κατασκευαστές χρησιμοποιούν προηγμένα ηχομονωτικά υλικά, όπως αφρό πολυουρεθάνης υψηλής πυκνότητας και αντικραδασμικά ελαστικά παρεμβύσματα (silent blocks) για την ανάρτηση του συμπιεστή. Η μεταφορά των κραδασμών στους τοίχους αποφεύγεται με τη χρήση ειδικών βάσεων στήριξης που αποσβένουν τις χαμηλές συχνότητες, οι οποίες αλλιώς θα μπορούσαν να μετατρέψουν τον τοίχο σε ένα μεγάλο ηχείο αντήχησης.
Αποστράγγιση συμπυκνωμάτων: Φυσική ροή και εξάτμιση
Κατά τη διαδικασία ψύξης, η υγρασία του εσωτερικού αέρα συμπυκνώνεται στα πτερύγια του εξατμιστή. Στα συστήματα monoblock, υπάρχουν δύο κύριες μέθοδοι διαχείρισης αυτού του νερού:
- Ενεργή εξάτμιση: Το συμπύκνωμα διοχετεύεται πάνω στον θερμό συμπυκνωτή, όπου εξατμίζεται και αποβάλλεται στο περιβάλλον μαζί με τον θερμό αέρα μέσω του αγωγού εξαγωγής. Αυτή η μέθοδος αυξάνει την απόδοση καθώς το νερό βοηθά στην ψύξη του συμπυκνωτή.
- Αποχέτευση βαρύτητας: Σε συνθήκες εξαιρετικά υψηλής υγρασίας, η ποσότητα του νερού υπερβαίνει τη δυνατότητα εξάτμισης. Σε αυτή την περίπτωση, απαιτείται ένας λεπτός σωλήνας αποστράγγισης που οδηγείται προς τα έξω με ελαφριά κλίση (τουλάχιστον 1-2%) για τη φυσική ροή του νερού.
Κρίσιμα σημεία εγκατάστασης και θερμομόνωσης
Η εγκατάσταση απαιτεί τη διάνοιξη δύο οπών στον εξωτερικό τοίχο, συνήθως διαμέτρου 160 mm έως 200 mm. Η ακρίβεια στη γωνία διάτρησης είναι καθοριστική: οι οπές πρέπει να έχουν ελαφριά κλίση προς τα έξω (περίπου 3-5 μοίρες) για να εμποδίζεται η είσοδος του νερού της βροχής στο εσωτερικό του τοίχου και της συσκευής. Επιπλέον, οι αγωγοί που διέρχονται μέσα από τον τοίχο πρέπει να είναι επενδεδυμένοι με θερμομονωτικό υλικό (όπως κλειστής κυψέλης ελαστομερές αφρώδες). Χωρίς επαρκή μόνωση, η θερμοκρασιακή διαφορά μεταξύ του θερμού αέρα εξαγωγής και του εσωτερικού του τοίχου θα οδηγήσει σε συμπύκνωση υγρασίας εντός της τοιχοποιίας, προκαλώντας μούχλα και δομικές φθορές.
Σύνοψη τεχνικών προδιαγραφών για βέλτιστη λειτουργία
Πριν από την επιλογή και την τοποθέτηση ενός κλιματιστικού χωρίς εξωτερική μονάδα, είναι απαραίτητο να επαληθευτούν τα εξής φυσικά και τεχνικά δεδομένα:
- Πάχος και υλικό τοίχου: Ο τοίχος πρέπει να είναι εξωτερικός και να έχει το ελάχιστο απαιτούμενο πάχος για τη σταθερή έδραση των σωλήνων.
- Εξωτερικές γρίλιες: Οι γρίλιες που τοποθετούνται εξωτερικά πρέπει να διαθέτουν πτερύγια προστασίας από τη βροχή και πλέγμα προστασίας από έντομα, χωρίς όμως να περιορίζουν τη διατομή της ροής του αέρα.
- Θερμικές απώλειες: Λόγω των δύο μεγάλων οπών, όταν το κλιματιστικό δεν λειτουργεί, οι αγωγοί πρέπει να σφραγίζουν αυτόματα με βαλβίδες αντεπιστροφής (gravity flaps) για να αποφεύγεται η είσοδος κρύου αέρα τον χειμώνα.
